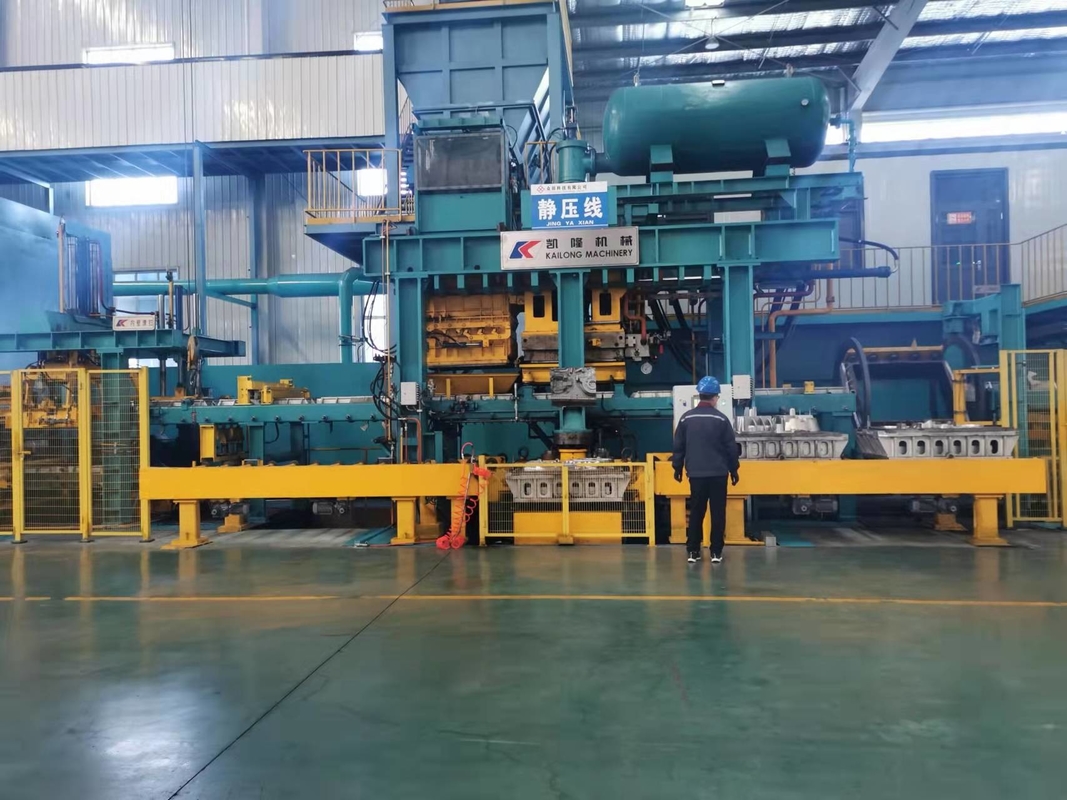

De horizontaal Scheidende Lijn van het Statische Druk Automatische Afgietsel van Groen Zand

De horizontaal Scheidende Lijn van het Statische Druk Automatische Afgietsel van Groen Zand

Productdetails:

Statische druk technisch vormen verwijst naar luchtstroom met de hydraulische van het muti-zuiger technologie samendrukkingssamenpersen, volgens de moeilijkheid van het samenpersen, kan slechts het hydraulische multi-piston samendrukkingssamenpersen of luchtstroom en het hydraulische multi-piston suqeezesamenpersen kiezen.

De statische druk heeft volgende voordelen.

1.High capaciteit voor het samenpersenzand, stijve en dichte vorm, geschikt om van complexe afgietsels te vervaardigen.

2.Dimensional stabiliteit en betere oppervlakteruwheid.

3.High efficiency van afgietsel.

4.Mould plaat met hoog tarief van gebruik.

5.Good arbeidsvoorwaarde en arbeidsbesparend,

Is de horizontaal scheidende machine van het statische druk automatische afgietsel één van de belangrijkste producten met indepenent intellectuele-eigendomsrechten van Weifang Kailong. Het is geschikt voor de productie van het blok van de motorcilinder, vliegwielshell, remtrommel, wielhub en ander grijs ijzer, kneedbare ijzer en staalafgietsels geschikt voor de grootte van de zanddoos.

De gehele lijn heeft meer dan 30 reeksen van machines, elektrische controle, hydraulische materiaal en zanddoos, pallent auto. Het omvat zand die, doos het verdelen, doosoppervlakte en het binnenholte schoonmaken, modellering, het draaien, poortmalen, het malen van het gasgat, doos het sluiten, dooshaak het tighting, het gieten het koelen en andere processen vallen. De Mouldlingslijn is verdeeld in zand die, modellering, kern die, het gieten, koelend vijf secties plaatsen vallen. En het heeft hand, enige automatisch, automatische machine, geen het vormen, geen zand, geen zand, geen blazen, die zand blazen + het blazen het samenpersen, het koelen kanaalselectie en andere werkende systemen

Uniek ontwerp van multirampers
Voor gemakkelijk onderhoud en vrije toegang tot de hydraulische cilinders machines van het het zandafgietsel van de luchtstroomsamendrukking gebruiken de groene een uniek ontwerp die van het multi-RAM samendrukkingshoofd, de hydraulische cilinders bevestigen aan een dikke, machinaal bewerkte staalplaat. In het geval van noodzakelijk onderhoud, kan het standaardlassen deze plaat van het basisstaal herstellen; en de cilinders kunnen geruilde gemakkelijk zijn en individueel.

A. proces om machine te vormen

1. De lege Fles wordt geïndexeerd in de vormende machine vormende post
2. De patroonsteunen roteren of pendel
3. De opheffende cilinder neemt, en de de bekisting, de zanddoos en stijging van het pre-zandkader toe
4. Het kwantitatieve zand toevoegen
5. Beweeg uit de zandemmer terwijl binnen het bewegen van de multi-contacten en maak de hogere oppervlakte van het pre-zandkader schoon
6. De opheffende cilinder gaat opnieuw uit om vast te bedekken
7. Het lucht pre-samenperst en samenpersen
8. De opheffende cilinder valt neer terwijl het opstellen


B. omzetmachine

1. Omzetmachine in het vormen van sectie
Draai de zanddoos door 180 graden om vormverbinding omhoog onder ogen ziend te maken

2. Omzetmachine in kern plaatsende sectie
Draai de zanddoos door 180 graden vóór fles sluitende machine

Het bestaan uit

Regelbare rolblokken met zware, verharde rollen die in kogellager lopen

Het Apparaat van C. Downgate Drilling

Gebruikt voor het malen van de poort of het stootbord op het gespecificeerde punt in bied het hoofd


Het bestaan uit

1. Hydraulische motor of motor voor het roteren
2. Het servomotorreductiemiddel en het servocontrolemechanisme drijven, toestel en rekaandrijving voor X/Y-richting
3. Het mechanisme van de rechte lijngids
4. Het vervangbare hoge hulpmiddel van het hardheidsmetaal
5. Scherpe hulpmiddelhouder
6. Hydraulische liftcilinder
7. Klepsysteem en elektrocontrolesysteem

Het boorapparaat van D. Venthole

Gebruikt voor het boren van gaten in zandvorm na het samenpersen

Het bestaan uit

1. Hydraulische motor of motor voor het roteren
2. Het servomotorreductiemiddel en het servocontrolemechanisme drijven, toestel en rekaandrijving voor X/Y-richting
3. Het mechanisme van de rechte lijngids
4. Het vervangbare hoge hulpmiddel van het hardheidsmetaal
5. Scherpe hulpmiddelhouder
6. Hydraulische liftcilinder
7. Klepsysteem en elektrocontrolesysteem


E. fles die Apparaat scheiden

Breng de fles op de pallet over om de fles te sluiten

Het bestaan uit

1. Het leiden apparaat
2. Opheffend apparaat
3. Plaatsend apparaat voor de fles
4. Het sluitende apparaat van de flesklem
5. Klepsysteem en elektrocontrolesysteem

F. gietende machine

Geschikt voor productie van grijs ijzer en kneedbare ijzerafgietsels in het vormen van productielijn (met inbegrip van doos en niet-dooslijnen)

a. Gietlepel die veranderen: kraan of vorkheftruck
b. Het gieten capaciteit: 1000kg-2500kg
c. Het gieten tarief: 15-22kg/sec

Het bestaan uit

1. Waaiervormige gietende zak
2. Servo overhellend mechanisme
3. Longitudinale en horizontale beweging van voertuig en spoorsysteem
4. Het controleren en besturingssysteem
5. Veilig systeem
6. Kabeleenheid
7. Incubatiesysteem

G Overdrachtauto & spoorwegsysteem

Gebruikt voor vervoer van zandvorm en pallet in het vormen van sectie en het koelen van sectie

Het bestaan uit

1. Toestel en rek lopend die apparaat door motorreductiemiddel wordt gedreven met holdingsrem
2. 22kg/m licht spoor
3. Overgangsauto met 4 het lopen wielen, gidswielen en gedoofd vierkant staal
4. Grensapparaat voor overdrachtauto
5. Hydraulisch indexerend en beschermend die apparaat door evenredige klep wordt gecontroleerd
6. Belemmeringsketen
7. Klepsysteem en elektrocontrolesysteem

De machine van H. Punch-out

Aan stempel-uit de vorm van de fles, die vanaf de bovenkant, ontworpen werken zoals ontdoend van apparaat

Het bestaan uit

1. Opheffend apparaat
2. Reis drijfeenheid
3. Fles het opheffen en stempel-uit cilinder
4. Het vervoeren van mechanisme met verharde rol
5. Ondersteunend kader
6. Klepsysteem en elektrocontrolesysteem

I. fles die machine scheiden

Voor het opheffen van de lege flessen van de overdrachtauto, biedt het scheiden het hoofd en sleept, biedt het plaatsen en sleept op de roltransportband en het verdere vervoer het hoofd door de afgietsellijn

Het bestaan uit

1. Opheffend apparaat
2. Het leiden apparaat
3. De plaatsbepaling van apparaat voor fles
4. Unclampapparaat
5. Klepsysteem en elektrocontrolesysteem

G. pallet schoonmakend apparaat

Voor het schoonmaken van de hoogste oppervlakten van de pallets van overblijvend afgietselzand

Het bestaan uit

1. Kader
2. Regelbaar blad
3. Gidsdia voor zware rollijst met kogellager
4. Huilend borstel met regelbare voorschraper en geschikt om op en neer te slingeren

K. binnenmuur schoonmakend apparaat

Schraap het overblijvende zand op de binnenmuur van de zanddoos af om het zand te verhinderen tijdens het vormen te vallen.

Het bestaan uit

1. Kader
2. De gewrongen lente van ROSTA van Zwitserland.
3. Regelbare schraper
4. Het leiden apparaat
5. Opheffend apparaat
6. Klepsysteem en elektrocontrolesysteem

I. roltransportband, indexerende staaf, die staaf beschermen

Om flesdoos op het toevoerkanaal één voor één te vervoeren, één hoogte van de zanddoos tegelijkertijd; Om een zandbak te maken langzaam voor bouwzand het als buffer optreden voor van broodjeslijst ophouden

Het bestaan uit

1. Hydraulisch voedingsysteem van oliecilinder met druk
2. Het steunen en het leiden rol

M. plaatsend mechanisme

het bevestigen van de pallet aan het eind van de lijn van de gietvormtransportband

Het bestaan uit

1. Relocatable grondplaat
2. Hydraulische roterende plaat
3. Klepsysteem
4. elektrocontrolesysteem

N. hydraulisch systeem

Verstrek de belangrijkste macht voor het runnen van het vormen van lijn

Het bestaan uit

1. Hydraulische post
2. Klep en klepblok
3. Olietank
4. De controlesysteem van de olietemperatuur
5. Hydraulische olieverwarmer
6. Volledige reeks van klepcontrolebord

O. elektronisch controlesysteem

Voor de automatische verrichting van afgietsellijn, en voor de reparatie en het behoud van het met elkaar verbinden handverrichting en niet-met elkaar verbindt installatieverrichting

1. PLC van Siemens, met touch screen en netwerk Ethernet enz.
2. Human-computer interface c
3. Schaalplaat
4. Zwakstroom elektrocomponenten
5. PLC controlesysteem
6. Afstandsbedieningsysteem
