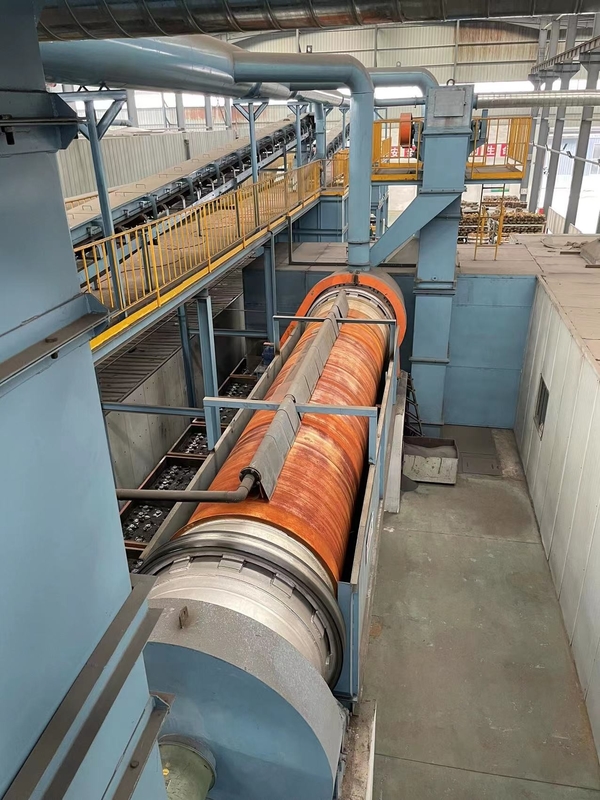

Automatische kolfgietvormlijn Hoge druk

Statische druk Automatische vormlijn van groen zand

Productdetails:

Statische drukgiettechniek verwijst naar luchtstroom met hydraulische muti-piston squeeze-verdichtingstechnologie, afhankelijk van de moeilijkheidsgraad van verdichting, kan alleen hydraulische multi-piston-squeeze-verdichting of luchtstroom en hydraulische multi-piston suqeeze-verdichting kiezen.

Statische druk heeft de volgende voordelen.

1.Hoge capaciteit voor verdichtingszand, stijf endichte vorm, geschikt om complexe gietstukken te vervaardigen.

2.Dimensionale stabiliteit en betere oppervlakteruwheid.

3.Hoge efficiëntie van gieten.

4.Vormplaat met hoge bezettingsgraad.

5. Goede staat en arbeidsbesparing,

Horizontaal scheidende automatische vormmachine met statische druk is een van de belangrijkste producten met onafhankelijke intellectuele eigendomsrechten van Weifang Kailong.Het is geschikt voor de productie van motorcilinderblok, vliegwielschaal, remtrommel, wielnaaf en andere gietstukken van grijs gietijzer, nodulair gietijzer en staal die geschikt zijn voor de grootte van de zandbak.

De hele lijn heeft meer dan 30 sets machines, elektrische bediening, hydraulische apparatuur en zandbak, pallentauto.Het omvat het vallen van zand, het splijten van dozen, het reinigen van het oppervlak van de doos en de binnenkant van de holte, modelleren, draaien, poortfrezen, frezen van gasgaten, het sluiten van dozen, het vastzetten van de haak van de doos, het koelen van gietstukken en andere processen.Vormlijn is verdeeld in vijf secties: zand vallen, modelleren, kern zetten, gieten, koelen.En het heeft handmatige, automatische enkele machine, automatisch, geen vormen, geen zand, geen zand, geen blazen, blazend zand + blazende verdichting, selectie van koelkanalen en andere werksystemen

Uniek ontwerp van multirampers
Voor eenvoudig onderhoud en vrije toegang tot de hydraulische cilinders, gebruiken luchtstroompersmachines voor groen zand een uniek ontwerp van de perskop met meerdere rammen, waarbij de hydraulische cilinders op een dikke, machinaal bewerkte stalen plaat worden bevestigd.Bij noodzakelijk onderhoud kan standaard laswerk deze basisstaalplaat repareren;en cilinders kunnen eenvoudig en afzonderlijk worden uitgewisseld.

A. Proces van vormmachine

1. De lege kolf wordt geïndexeerd in het vormstation van de vormmachine
2. Patroonsteunen roteren of pendelen
3. De hefcilinder gaat omhoog en de bekisting, zandbak en voorzandframe gaan omhoog
4. Kwantitatieve zandtoevoeging
5. Verplaats de zandemmer naar buiten terwijl u de multicontacten naar binnen beweegt en reinig het bovenoppervlak van het voorzandframe
6. De hefcilinder gaat weer omhoog tot aan de bovenkant
7. Luchtvoorverdichting en verdichting
8. De hefcilinder valt naar beneden tijdens het trekken


B. Omzetmachine

1. Omzetmachine in vormsectie
Draai de zandbak 180 graden zodat de mal naar boven wijst

2. Omzetmachine in kernzetgedeelte
Draai de zandbak 180 graden voordat de kolf sluitmachine

Bestaande uit

Verstelbare rollenblokken met zware, geharde rollen in kogellagers

C. Downgate-boorinrichting

Gebruikt voor het frezen van de poort of stijgbuis op het gespecificeerde punt in de koof


Bestaande uit

1. Hydraulische motor of motor om te draaien
2. Servomotorreductor en servocontrolleraandrijving, tandwiel- en tandheugelaandrijving voor X / Y-richting
3. Rechtlijnig geleidingsmechanisme
4. Vervangbaar metalen gereedschap met hoge hardheid
5. Houder voor snijgereedschap
6. Hydraulische hefcilinder
7. Klepsysteem en elektrisch regelsysteem

D. Venthole-boorinrichting

Gebruikt voor het boren van gaten in zandvorm na verdichting

Bestaande uit

1. Hydraulische motor of motor om te draaien
2. Servomotorreductor en servocontrolleraandrijving, tandwiel- en tandheugelaandrijving voor X / Y-richting
3. Rechtlijnig geleidingsmechanisme
4. Vervangbaar metalen gereedschap met hoge hardheid
5. Houder voor snijgereedschap
6. Hydraulische hefcilinder
7. Klepsysteem en elektrisch regelsysteem


E. Kolfscheidingsinrichting

Breng de kolf over op de pallet om de kolf te sluiten

Bestaande uit

1. Begeleidend apparaat
2. Hefinrichting
3. Positioneringsinrichting voor de kolf
4. Flesklemsluiter
5. Klepsysteem en elektrisch regelsysteem

F. Gietmachine

Geschikt voor de productie van gietstukken van grijs gietijzer en nodulair gietijzer in een productielijn voor vormen (inclusief lijnen voor dozen en niet-dozen)

a.Pollepel wisselen: kraan of heftruck
b.Gietcapaciteit: 1000kg-2500kg
c.Gietsnelheid: 15-22 kg/sec

Bestaande uit

1. Waaiervormige gietzak
2. Servo kantelmechanisme
3. Longitudinale en horizontale beweging van voertuig en rupsbandsysteem
4. Besturing en besturingssysteem
5. Veilig systeem
6. Kabeleenheid
7. Incubatiesysteem

G Transferwagen & railsysteem

Gebruikt voor het transport van zandvorm en pallet in vormsectie en koelsectie

Bestaande uit

1. Tandwiel- en tandheugelloopinrichting aangedreven door motorreductor met vasthoudrem
2. 22kg/m lightrail
3. Overgangswagen met 4 loopwielen, geleidewielen en gehard vierkantstaal
4. Limietinrichting voor transferwagen
5. Hydraulisch indexerings- en dempingsapparaat bestuurd door een proportioneel ventiel
6. Sleepketting
7. Klepsysteem en elektrisch regelsysteem

H. Uitponsmachine

Om de vorm uit de kolf te ponsen, werkend van bovenaf, uitgevoerd als stripinrichting

Bestaande uit

1. Hefinrichting
2. Rijeenheid
3. Kolf heffen en uitstanscilinder
4. Transportmechanisme met geharde rol
5. Ondersteunend kader
6. Klepsysteem en elektrisch regelsysteem

I. Kolvenscheidingsmachine

Voor het heffen van de lege flacons van de transferwagen, het scheiden van kol en sleep, het plaatsen van kol en sleep op de rollenbaan en het verdere transport door de vormlijn

Bestaande uit

1. Hefinrichting
2. Begeleidend apparaat
3. Plaatsbepalingsinrichting voor kolf
4. Maak het apparaat los
5. Klepsysteem en elektrisch regelsysteem

G. Palletreinigingsapparaat

Voor het reinigen van de bovenkant van de pallets van resten vormzand

Bestaande uit

1. Kader
2. Verstelbaar mes
3. Geleidingsslede voor zware rollenbaan met kogellagers
4. Huilende borstel met verstelbare voorschraper en in staat om op en neer te zwaaien

K. Binnenwandreinigingsapparaat

Schraap het resterende zand van de binnenwand van de zandbak af om te voorkomen dat het zand tijdens het gieten naar beneden valt.

Bestaande uit

1. Kader
2. ROSTA torsieveer uit Zwitserland.
3. Regelbare schraper
4. Begeleidend apparaat
5. Hefinrichting
6. Klepsysteem en elektrisch regelsysteem

I. Rollenbaan, indexeerstang, dempingsstang

Om kolf één voor één op de toevoerbaan te transporteren, één zandbak per keer;Om een ​​zandbak langzaam te laten stoppen voor aanleg Zandbuffering roltafel

Bestaande uit

1. Hydraulisch voedingssysteem van oliecilinder met druk
2. Steun- en geleidingsrol

M. Positioneringsmechanisme

het bevestigen van de pallet aan het einde van de gegoten transportband

Bestaande uit

1. Verplaatsbare bodemplaat
2. Hydraulische roterende plaat
3. Ventielsysteem
4. elektrisch besturingssysteem

N. Hydraulisch systeem

Zorg voor de hoofdstroom voor het runnen van de vormlijn

Bestaande uit

1. Hydraulisch station
2. Ventiel en ventielblok
3. Olietank
4. Olietemperatuurregelsysteem
5. Hydraulische olieverwarmer
6. Complete set klepbedieningspanelen

O. Elektronisch regelsysteem

Voor de automatische werking van de vormlijn en voor de reparatie en het onderhoud van in elkaar grijpende handmatige bediening en niet-in elkaar grijpende installatiebediening

1. Siemens PLC, met touchscreen en netwerk Ethernet enz
2. Mens-computerinterface c
3. Schaalplaat
4. Laagspannings-elektrische componenten
5. PLC-besturingssysteem
6. Afstandsbedieningssysteem
